CURVA 90° ORBITALE A SALDARE SATINATA DIN 11865
Varianti e misure disponibili per questo prodotto
SKU principale: 5.291.GG. --
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche
Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

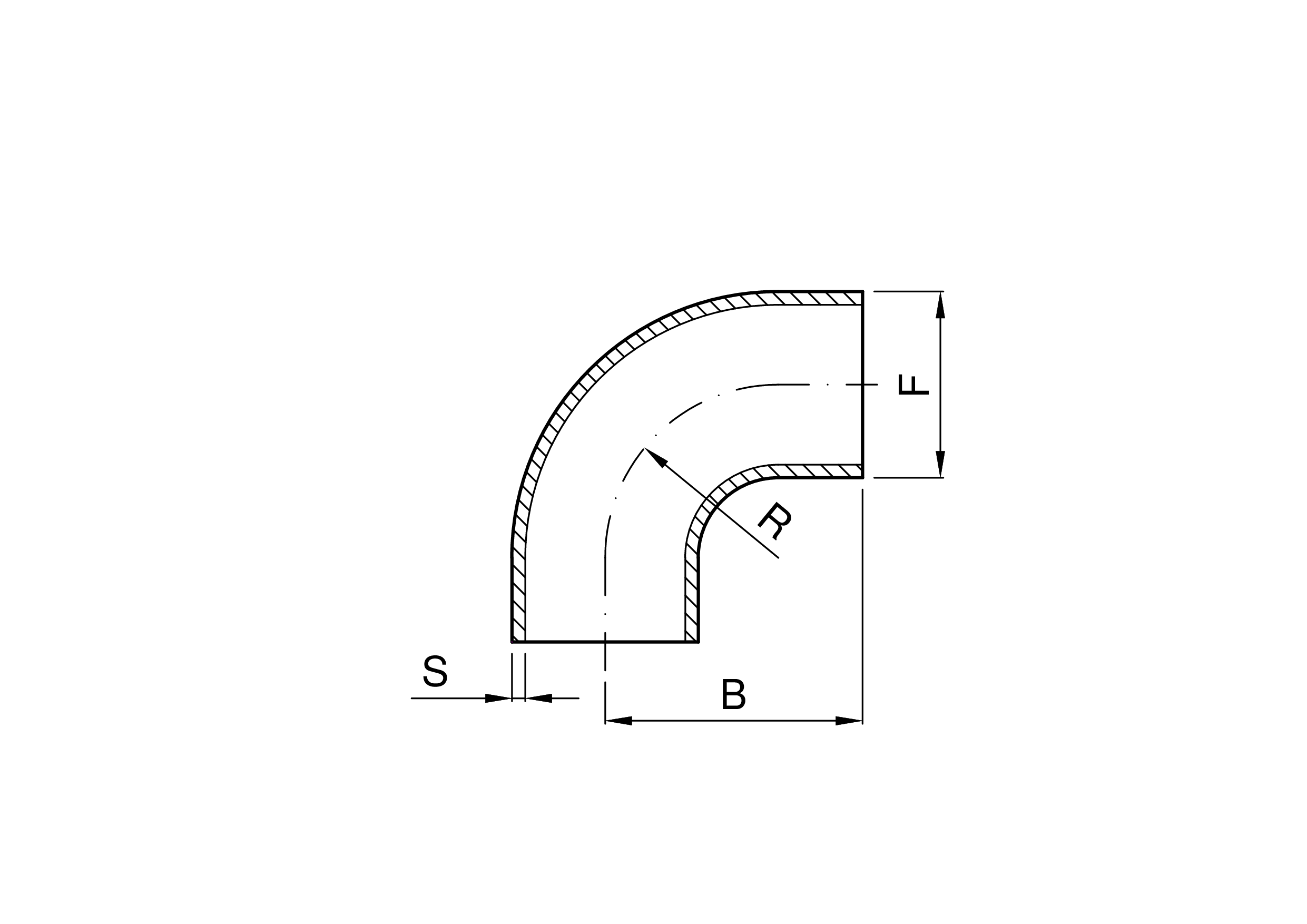

| codice | DN | F | S | R | B | |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | kg | |
| 5.291.GG.06-B | 15 | 19 | 1,5 | 35 | 60 | 0,05 |
| 5.291.GG.09-B | 20 | 23 | 1,5 | 40 | 65 | 0,06 |
| 5.291.GG.12-B | 25 | 29 | 1,5 | 50 | 90 | 0,11 |
| 5.291.GG.23-B | 32 | 35 | 1,5 | 55 | 95 | 0,16 |
| 5.291.GG.32-B | 40 | 41 | 1,5 | 60 | 100 | 0,21 |
| 5.291.GG.45-B | 50 | 53 | 1,5 | 70 | 110 | 0,30 |
| 5.291.GG.66-B | 65 | 70 | 2 | 80 | 120 | 0,57 |
| 5.291.GG.72-B | 80 | 85 | 2 | 90 | 145 | 0,78 |
| 5.291.GG.77-B | 100 | 104 | 2 | 100 | 155 | 1,20 |
| 5.291.GG.81-B | 125 | 129 | 2 | 188 | 270 | 2,10 |
| 5.291.GG.86-B | 150 | 154 | 2 | 225 | 325 | 2,80 |
