VALVOLE A FARFALLA “ITALY” PREDISPOSTE PER ATTUATORE (ISO 5211)

iso 2852

Varianti e misure disponibili per questo prodotto

SKU principale: 1.150.DD. --
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche

Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

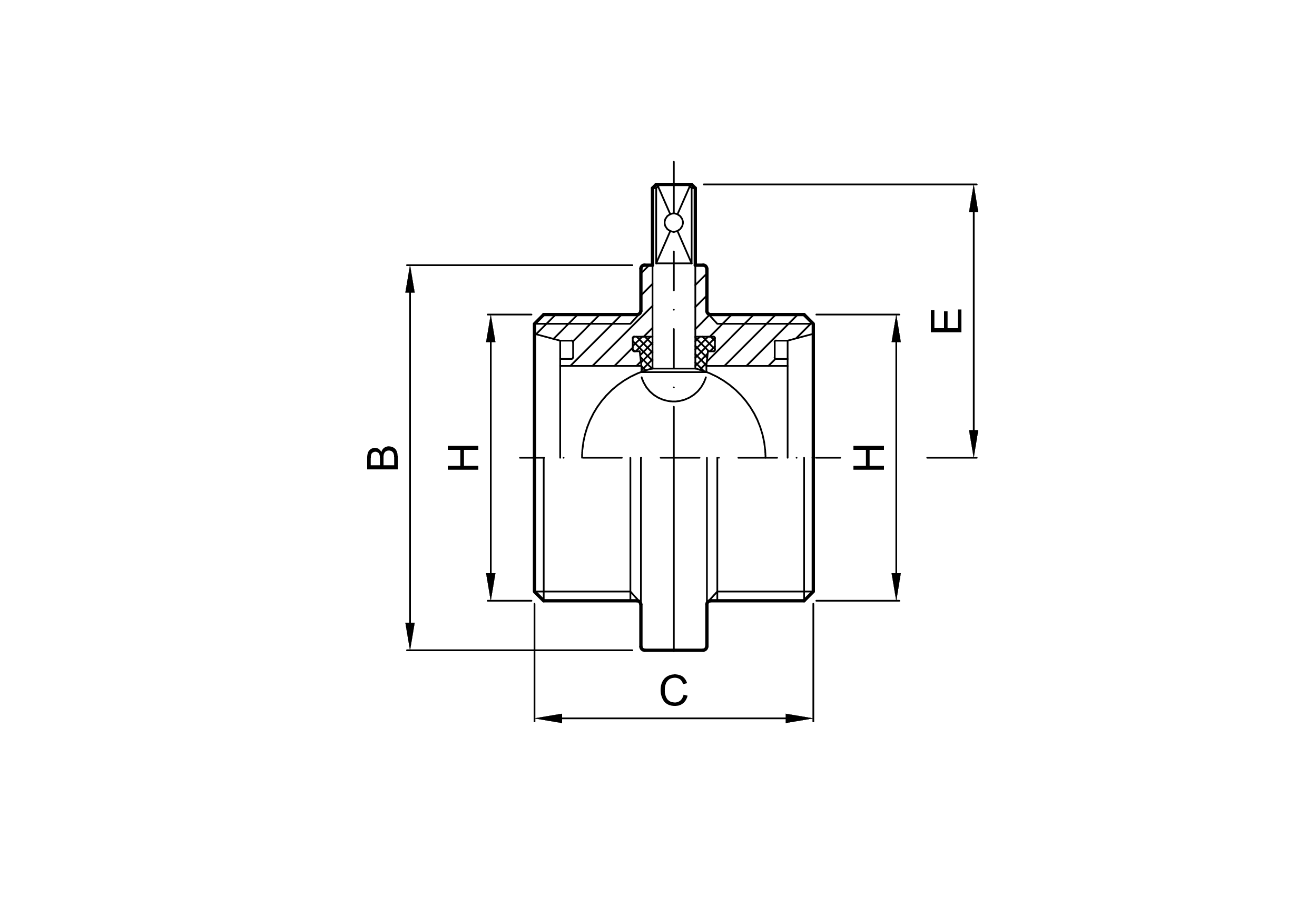

codice	DIN	H	B	C	E	EX	A	J	E2	FG
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
1.100.DD.06-A	15	34	50	70			72	14	33	97	0,60
1.100.DD.09-A	20	44	50	75			5	81	49	12	0,70
1.100.DD.12-A	25	52	79	68	61,5	61,5	63	27	91	44	1,00
1.100.DD.23-A	32	58	85	68	64,5	64,5	18	56	77	3	1,25
1.100.DD.32-A	40	65	92	76	68,0	68,0	94	39	4	58	1,45
1.100.DD.45-A	50	78	105	76	74,5	74,5	11	22	65	100	1,90
1.100.DD.57-A	60	85	113	82	78,5	78,5	47	9	52	31	2,10
1.100.DD.66-A	65	95	125	82	84,5	84,5	29	73	16	67	2,25
1.100.DD.72-A	80	110	137	84	90,5	90,5	88	45	7	25	3,10
1.100.DD.77-A	100	130	157	88	100,5	100,5	54	98	23	62	4,00

Attuatori Disponibili

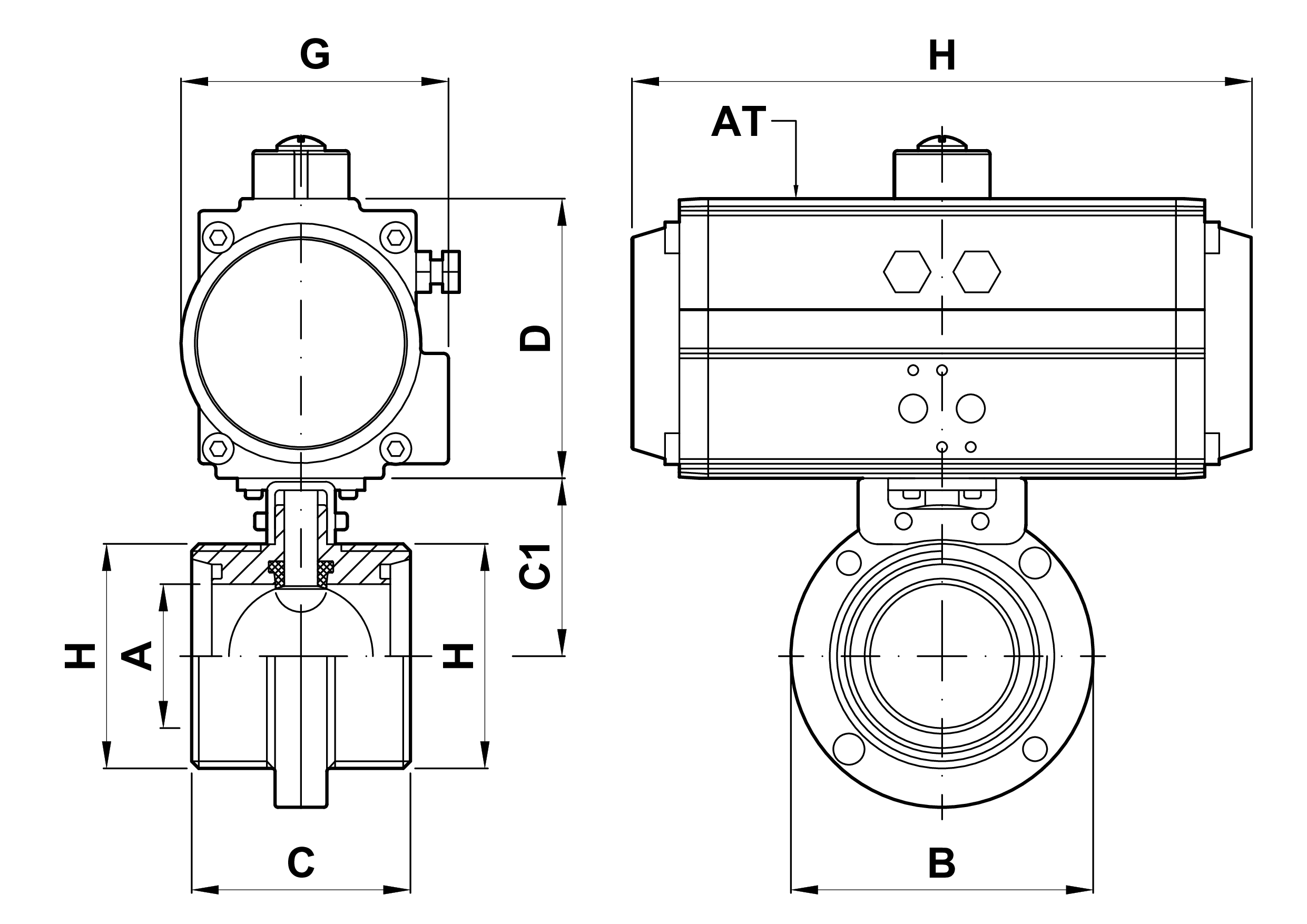

Attuatore semplice effetto

Codice	A	B	C	Kg
1.100.DD.06-A	47	31	40	0,60
1.100.DD.09-A	6	17	13	0,70
1.100.DD.12-A	38	26	15	1,00
1.100.DD.23-A	20	10	29	1,25
1.100.DD.32-A	47	19	16	1,45
1.100.DD.45-A	48	40	13	1,90

Attuatore doppio effetto

Codice	A	B	C	Kg
1.100.DD.06-A	44	46	1	0,60
1.100.DD.09-A	48	32	13	0,70
1.100.DD.12-A	38	39	8	1,00
1.100.DD.23-A	41	50	36	1,25
1.100.DD.32-A	21	50	23	1,45
1.100.DD.45-A	6	50	11	1,90

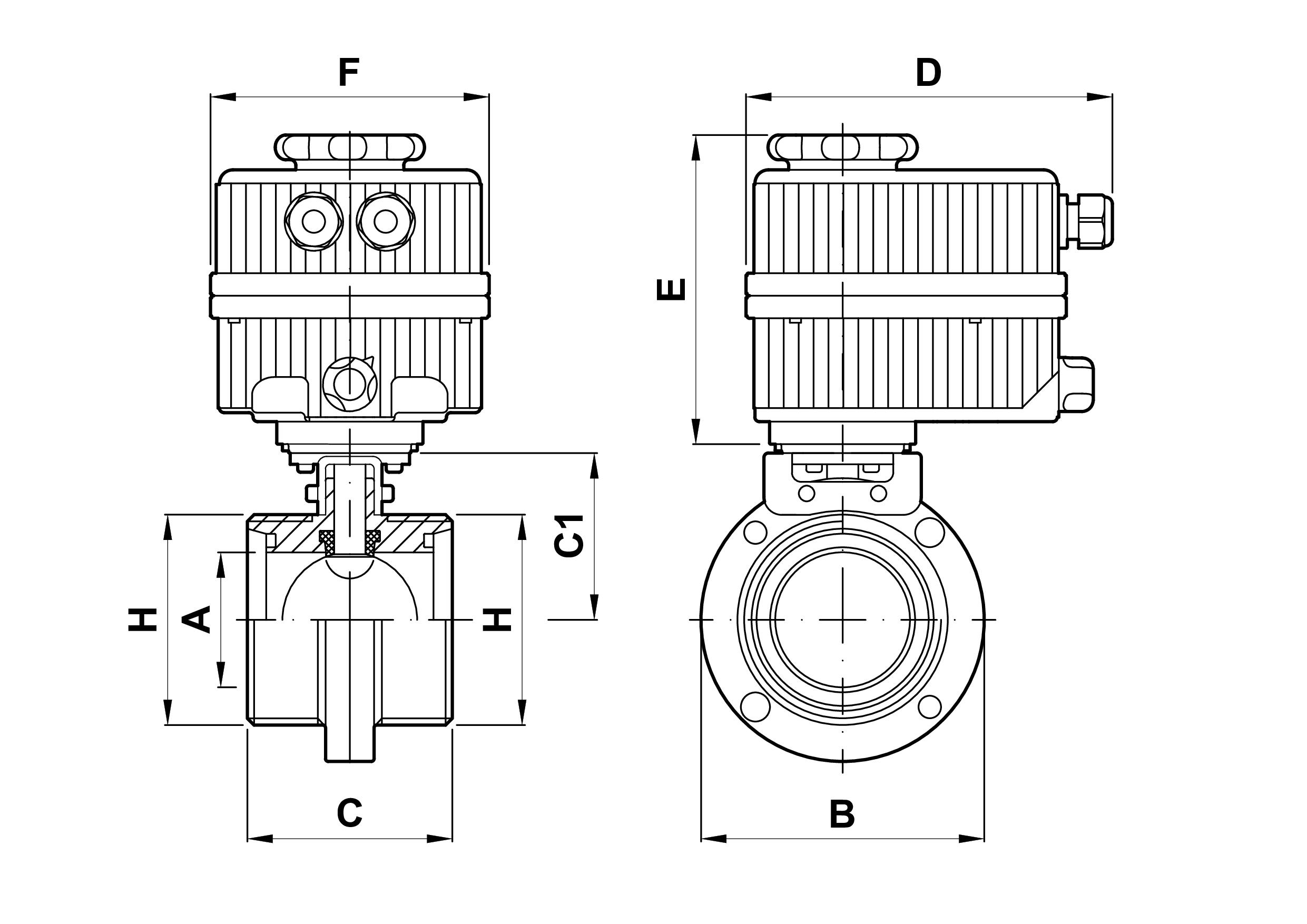

Attuatore elettrico

Codice	A	B	C	Kg
1.100.DD.06-A	10	37	41	0,60
1.100.DD.09-A	22	34	48	0,70
1.100.DD.12-A	9	48	23	1,00
1.100.DD.23-A	1	24	8	1,25
1.100.DD.32-A	44	23	1	1,45
1.100.DD.45-A	17	36	29	1,90
