TEE RIDOTTO CON ATTACCHI CLAMP 3-A (Ra < 0,5 µm)
Varianti e misure disponibili per questo prodotto
SKU principale: 4.51-.LL.--
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche
Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

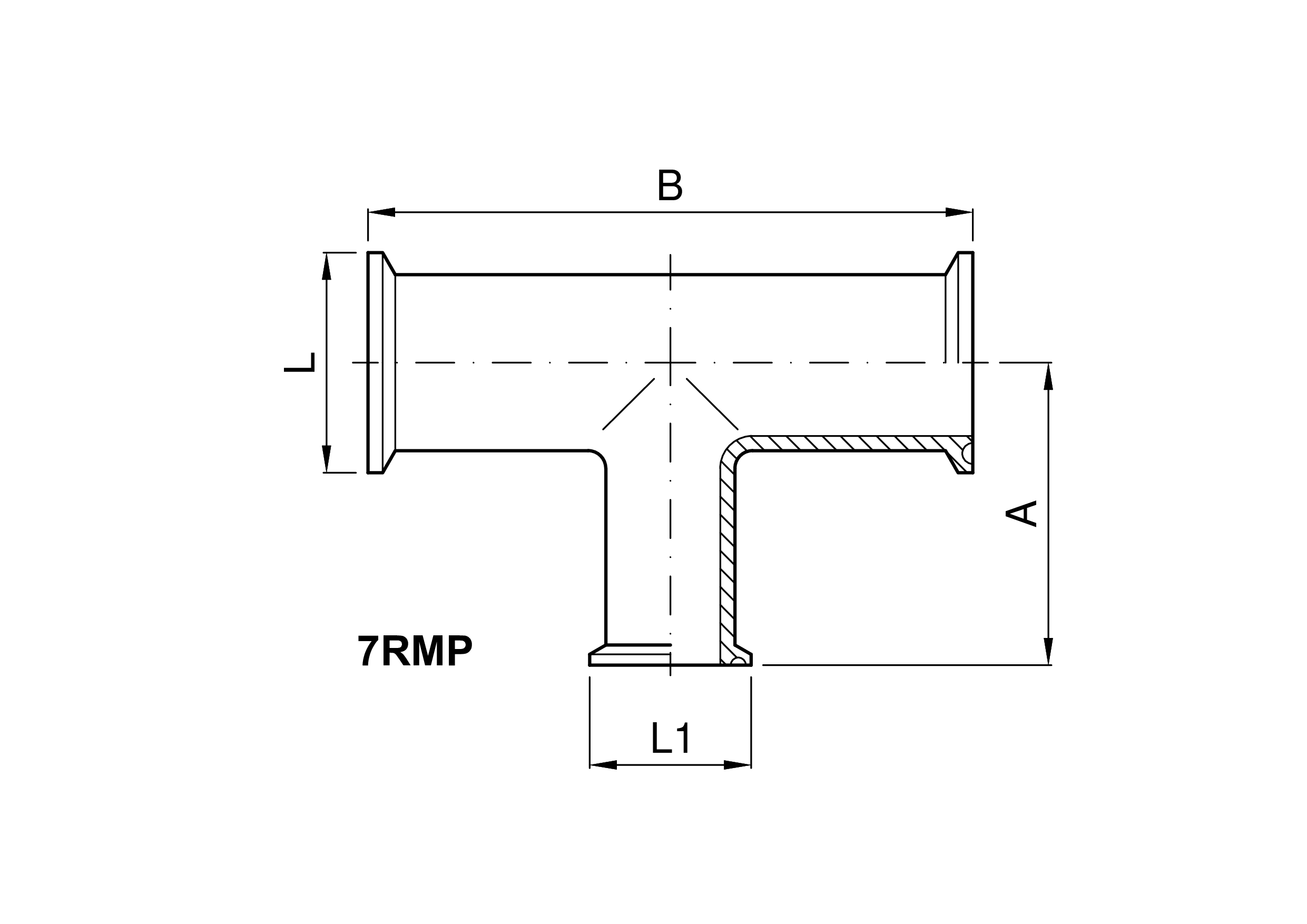

| codice | DN | DN1 | L | L1 | A | B |
|---|---|---|---|---|---|---|
| inch | inch | mm | mm | mm | mm | |
| 4.511.LL.07-B | ¾ | ½ | 34 | 34 | 60,3 | 120,9 |
| 4.511.LL.11-B | 1 | ¾ | 50,4 | 34 | 41,15 | 120,9 |
| 4.511.LL.24-B | 1 ½ | 1 | 50,4 | 50,4 | 66,68 | 139,7 |
| 4.511.LL.44-B | 2 | 1 ½ | 64 | 50,4 | 76,2 | 177,8 |
| 4.511.LL.58-B | 2 ½ | 2 | 77,4 | 64 | 95,25 | 177,8 |
| 4.511.LL.70-B | 3 | 2 ½ | 90,9 | 77,4 | 95,25 | 190,5 |
| 4.511.LL.76-B | 4 | 3 | 118,8 | 90,9 | 107,95 | 228,4 |
| 4.512.LL.11-B | 1 | ½ | 50,4 | 34 | ||
| 4.512.LL.24-B | 1 ½ | ¾ | 50,4 | 34 | 47,75 | 139,7 |
| 4.512.LL.44-B | 2 | 1 | 64 | 50,8 | 73 | 177,8 |
| 4.512.LL.58-B | 2 ½ | 1 ½ | 77,4 | 50,8 | 82,55 | 177,8 |
| 4.512.LL.70-B | 3 | 2 | 90,9 | 64 | 101,6 | 190,5 |
| 4.512.LL.76-B | 4 | 2 ½ | 118,8 | 77,4 | 107,95 | 228,4 |
