TRONCHETTO CLAMP DIN 11864-3/DIN 11853-3
Varianti e misure disponibili per questo prodotto
SKU principale: 4.770.LF. --
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche
Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

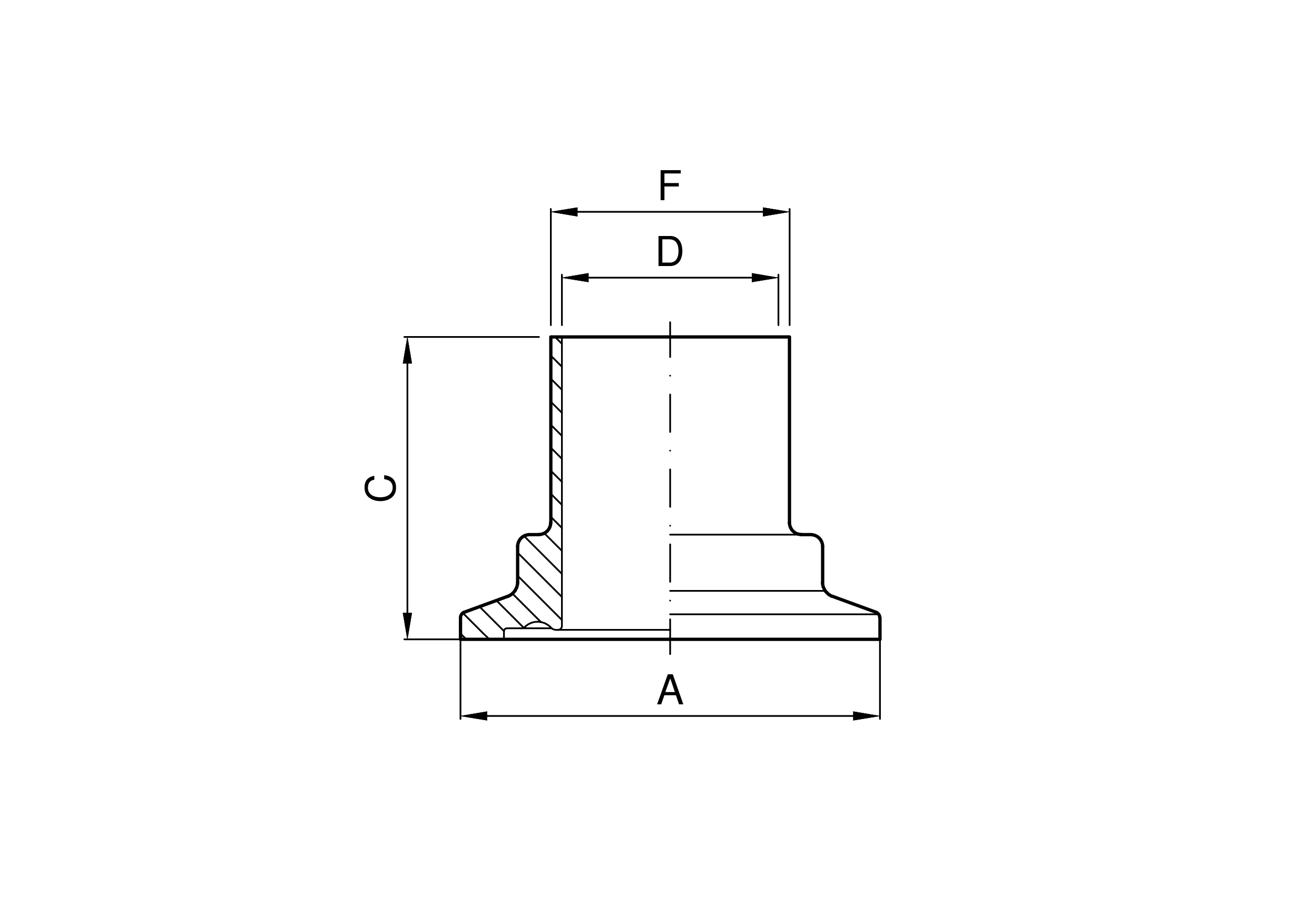

| codice | DN | A | F | D | C | |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | kg | |
| 4.770.LF.02-B | 10 | 34 | 13 | 10 | 38 | |
| 4.770.LF.06-B | 15 | 34 | 19 | 16 | 38 | |
| 4.770.LF.09-B | 20 | 50,5 | 23 | 22 | 38 | |
| 4.770.LF.12-B | 25 | 50,5 | 29 | 26 | 38,5 | |
| 4.770.LF.23-B | 32 | 50,5 | 35 | 32 | 44 | |
| 4.770.LF.32-B | 40 | 64 | 41 | 38 | 44 | |
| 4.770.LF.45-B | 50 | 77,5 | 53 | 50 | 44,5 | |
| 4.770.LF.66-B | 65 | 91 | 70 | 66 | 56,5 | |
| 4.770.LF.72-B | 80 | 106 | 85 | 81 | 58,5 | |
| 4.770.LF.78-B | 100 | 130 | 104 | 100 | 60 | |
| DIN 11864 |
