RACCORDO COMPLETO DIN A MANDRINARE

din 11850 / 11851

Varianti e misure disponibili per questo prodotto

SKU principale: 4.020.GG. --
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche

Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

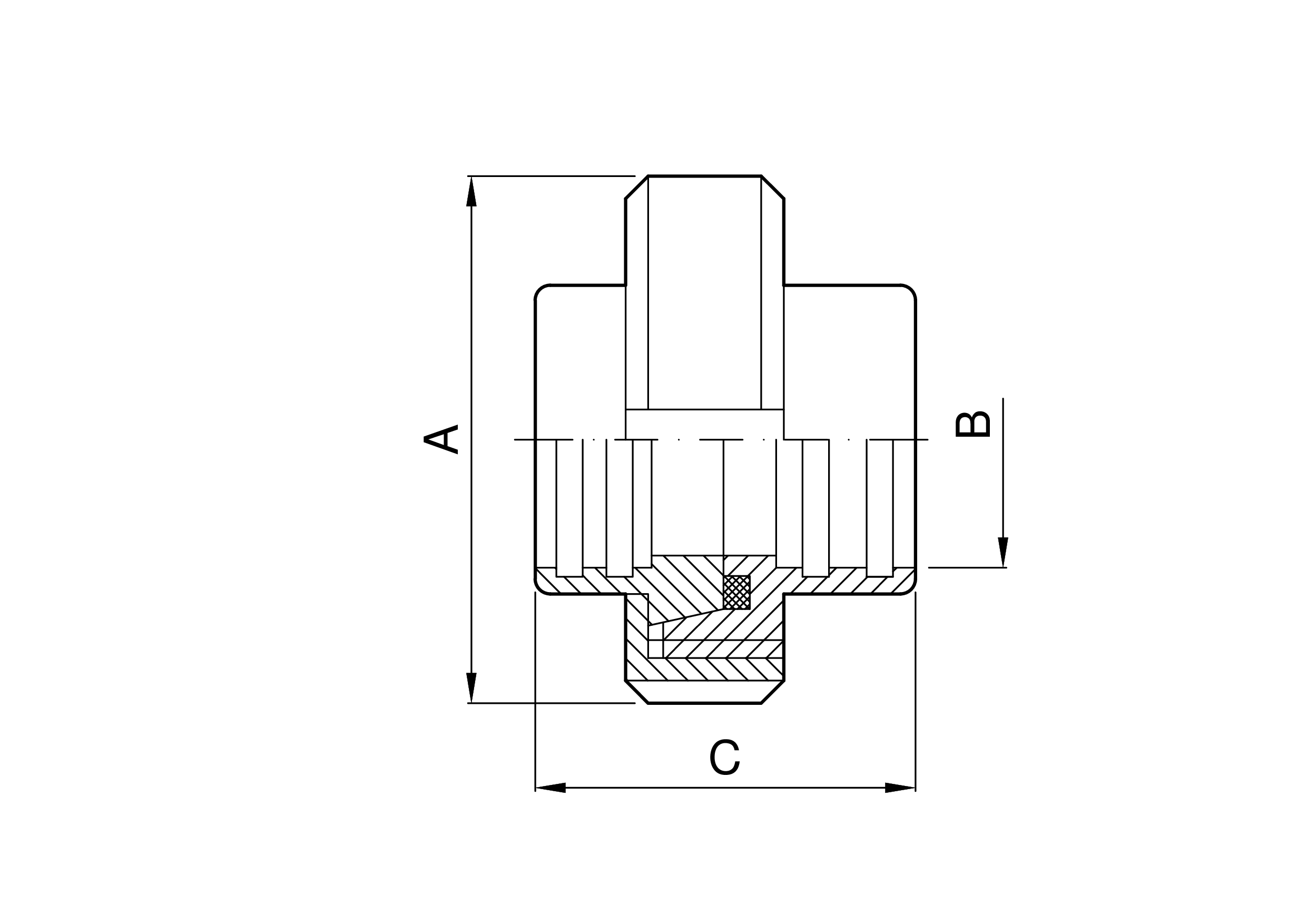

codice	DIN	A	B	C
	mm	mm	mm	mm	kg
4.020.GG.02-A	10	38	12,2	34,5	0,14
4.020.GG.06-A	15	44	18,2	35	0,19
4.020.GG.09-A	20	54	22,2	37	0,32
4.020.GG.12-A	25	63	28,2	45	0,38
4.020.GG.23-A	32	70	34,2	51	0,47
4.020.GG.32-A	40	78	40,2	53	0,58
4.020.GG.45-A	50	92	52,2	57	0,80
4.020.GG.57-A	60	99	60,3	61	1,00
4.020.GG.66-A	65	112	70,3	65	1,20
4.020.GG.72-A	80	127	85,3	75	1,75
4.020.GG.76-A	100	148	101,9	89	2,80
4.020.GG.77-A	100	148	104,3	89	2,80
