CURVA (90° R= 1,5 D) SCHEDULA
Varianti e misure disponibili per questo prodotto
SKU principale: 5.215.CC. --
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche
Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

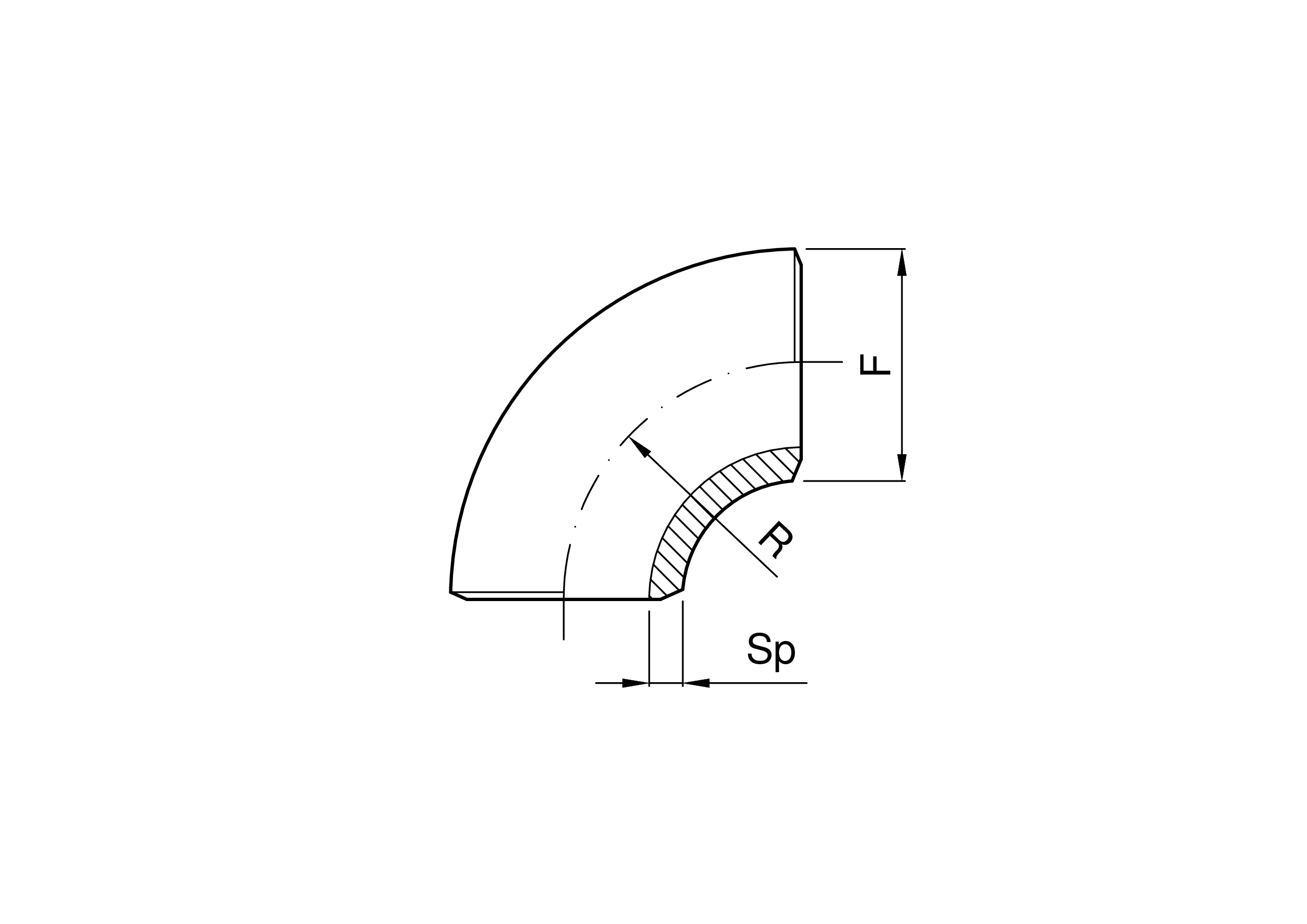

| codice | G | F | R | 6 sch 10 sp | 7 sch 40 sp | 8 sch 80 sp |
|---|---|---|---|---|---|---|
| inch | mm | mm | mm | mm | mm | |
| 5.215.CC.04-A | ¼ | 13,7 | 20 | 1,65 | 2,24 | _ |
| 5.215.CC.05-A | ⅜ | 17,2 | 26 | 1,65 | 2,31 | 3,10 |
| 5.215.CC.08-A | ½ | 21,34 | 28 | 2,11 | 2,77 | 3,73 |
| 5.215.CC.10-A | ¾ | 26,67 | 30 | 2,11 | 2,87 | 3,91 |
| 5.215.CC.13-A | 1 | 33,4 | 38 | 2,77 | 3,38 | 4,55 |
| 5.215.CC.29-A | 1 ¼ | 42,16 | 48 | 2,77 | 3,56 | 4,85 |
| 5.215.CC.38-A | 1 ½ | 48,26 | 57 | 2,77 | 3,68 | 5,08 |
| 5.215.CC.50-A | 2 | 60,3 | 76 | 2,77 | 3,91 | 5,54 |
| 5.215.CC.65-A | 2 ½ | 73,03 | 95 | 3,05 | 5,16 | 7,01 |
| 5.215.CC.71-A | 3 | 88,9 | 114,5 | 3,05 | 5,49 | 7,62 |
| 5.215.CC.75-A | 3 ½ | 101,6 | 133,5 | 3,05 | 5,74 | 8,08 |
| 5.215.CC.80-A | 4 | 114,3 | 152,5 | 3,05 | 6,02 | 8,56 |
| 5.215.CC.82-A | 5 | 141,3 | 190,5 | 3,40 | 6,55 | 9,52 |
| 5.215.CC.88-A | 6 | 168,3 | 229 | 3,40 | 7,11 | 10,97 |
| 5.215.CC.92-A | 8 | 219,1 | 305 | 3,76 | 8,18 | 12,70 |
