CURVA 90° CON ATTACCHI CLAMP 3A (Ra < 0,5 µm)
Varianti e misure disponibili per questo prodotto
SKU principale: 4.430.LL. --
Identifica il prodotto in senso generale, indipendentemente dalla misura. Utilizzabile per richieste tecniche o commerciali non specifiche
Ultima lettera presente in ogni codice prodotto ne identifica l'esecuzione: ovvero la combinazione di materiali in cui è costruita.

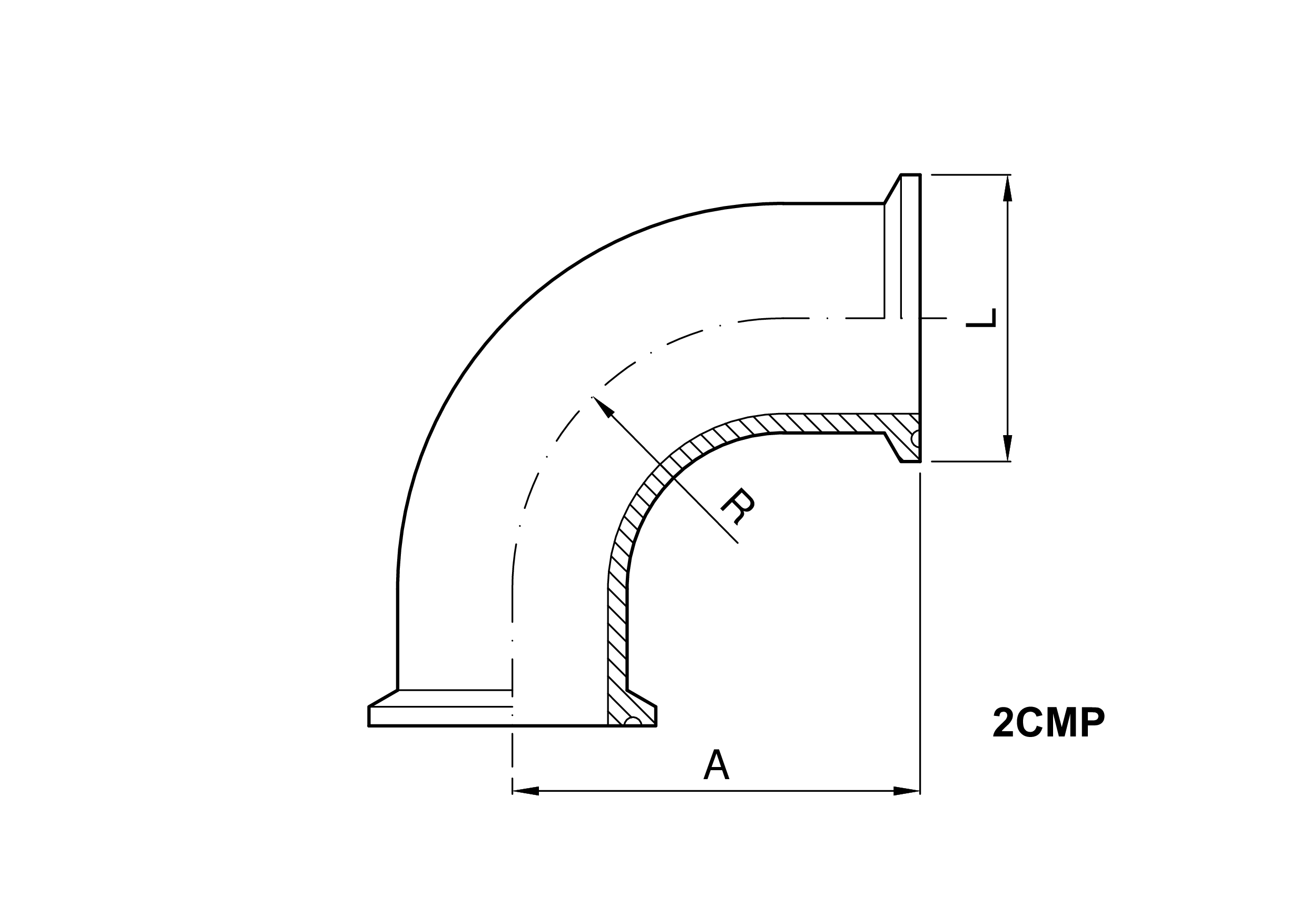

| codice | DN | L | A | R | |
|---|---|---|---|---|---|
| inch | mm | mm | mm | kg | |
| 4.430.LL.03-B | ½ | 25,4 | 41,3 | 19,1 | * |
| 4.430.LL.07-B | ¾ | 25,4 | 41,3 | 28,6 | * |
| 4.430.LL.11-B | 1 | 50,4 | 50,8 | 38,1 | 0,17 |
| 4.430.LL.24-B | 1 ½ | 50,4 | 69,9 | 57,2 | 0,20 |
| 4.430.LL.44-B | 2 | 64 | 88,9 | 76,2 | 0,37 |
| 4.430.LL.58-B | 2 ½ | 77,4 | 108 | 95,3 | 0,50 |
| 4.430.LL.70-B | 3 | 90,9 | 127 | 114,3 | 0,90 |
